KFV Haustürschloss Mehrfachverriegelung AS 2300 B001 92 mm

Die KFV Haustürschloss Mehrfachverriegelung AS 2300 B001 mit 92 mm Entfernung bietet eine zuverlässige Verriegelung für Haus- und Wohnungseingangstüren. Das mechanische Mehrfachverriegelungsschloss verfügt über ein Hauptschloss und zwei zusätzliche Rundbolzenverriegelungen, die für eine sichere Verriegelung an mehreren Punkten der Tür sorgen.

Die robuste, hell verzinkte Ausführung ist für Profilzylinder vorgerichtet und eignet sich sowohl für den Austausch vorhandener Mehrfachverriegelungen als auch für den Einsatz in passenden Türsystemen. Unterschiedliche Dornmaße, Stulpformen und Vierkantgrößen ermöglichen die Auswahl der passenden Ausführung.

Produktvorteile auf einen Blick

• Hochwertige KFV Mehrfachverriegelung AS 2300 mit zwei zusätzlichen Rundbolzen
• Maßvariante B001 mit definierten Abständen der Verriegelungspunkte
• Gesamtlänge der Schlossstulpe: 2170 mm
• Entfernung: 92 mm zwischen Drückernuss und Profilzylinder
• Für DIN links und DIN rechts verwendbar durch umstellbare Falle
• Für Profilzylinder vorgerichtet
• Robuste, hell verzinkte Oberfläche
• Verschiedene Dornmaße, Stulpformen und Vierkantgrößen erhältlich
• Geeignet als Ersatz für vorhandene Mehrfachverriegelungen mit passenden Einbaumaßen

Was bedeutet die Bezeichnung B001?

Die Bezeichnung B001 steht bei KFV für eine bestimmte Maßvariante der Mehrfachverriegelung. Sie definiert die Gesamtlänge, die Drückerhöhe sowie die Positionen der beiden Zusatzverriegelungen entlang der Schlossstulpe.

Diese Maßvariante ist insbesondere beim Austausch einer bestehenden Mehrfachverriegelung wichtig. Auch wenn zwei Türschlösser optisch ähnlich aussehen, können sich die Abstände zwischen Hauptschloss und Zusatzverriegelungen unterscheiden.

Wichtig: Die Bezeichnung B001 beschreibt nicht das Dornmaß oder die Stulpbreite. Diese Eigenschaften müssen zusätzlich passend zu Ihrer Tür ausgewählt werden.

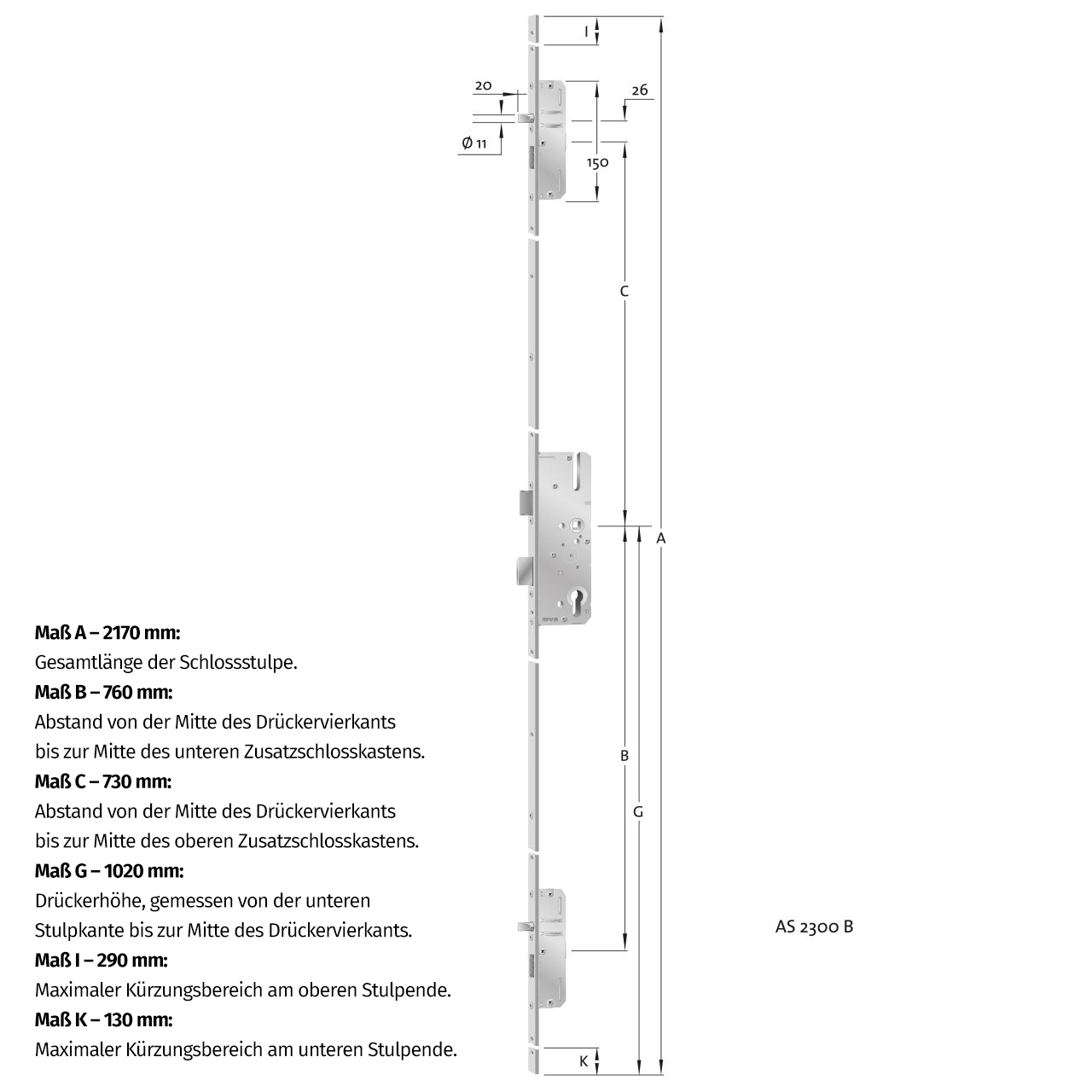

Abmessungen der Maßvariante B001

Die folgenden Werte entsprechen der KFV Maßvariante B001 und erläutern die Buchstaben der technischen Maßzeichnung. Alle Angaben erfolgen in Millimetern.

Hinweis zu den Zusatzverriegelungen: Die Rundbolzen befinden sich nicht exakt mittig in den jeweils 150 mm hohen Zusatzschlosskästen, sondern sind um 26 mm versetzt angeordnet. Bitte berücksichtigen Sie dies beim Vergleich mit Ihrem vorhandenen Türschloss.

Technische Daten

• Hersteller: KFV
• Modell: AS 2300
• Maßvariante: B001
• Schlossart: mechanische, schlüsselbetätigte Mehrfachverriegelung
• Verriegelung: Hauptschloss mit zwei Rundbolzen-Zusatzkästen
• Entfernung: 92 mm
• Gesamtlänge: 2170 mm
• Dornmaß: 35, 40, 45, 55 oder 65 mm (je nach gewählter Ausführung)
• Vierkantnuss: 8 oder 10 mm (je nach Ausführung)
• Stulpvarianten: Flachstulp 16, 20 oder 24 mm bzw. U-Stulp 6 x 24 mm (je nach Ausführung)
• Oberfläche: hell verzinkt
• DIN-Richtung: links und rechts verwendbar
• Schließzylinderaufnahme: Profilzylinder

Worauf sollten Sie beim Austausch achten?

Für einen passgenauen Austausch ist es wichtig, die vorhandene Mehrfachverriegelung sorgfältig auszumessen. Neben der Bezeichnung B001 sollten insbesondere das Dornmaß, die Entfernung, die Stulpform sowie die Abstände der Zusatzverriegelungen übereinstimmen.

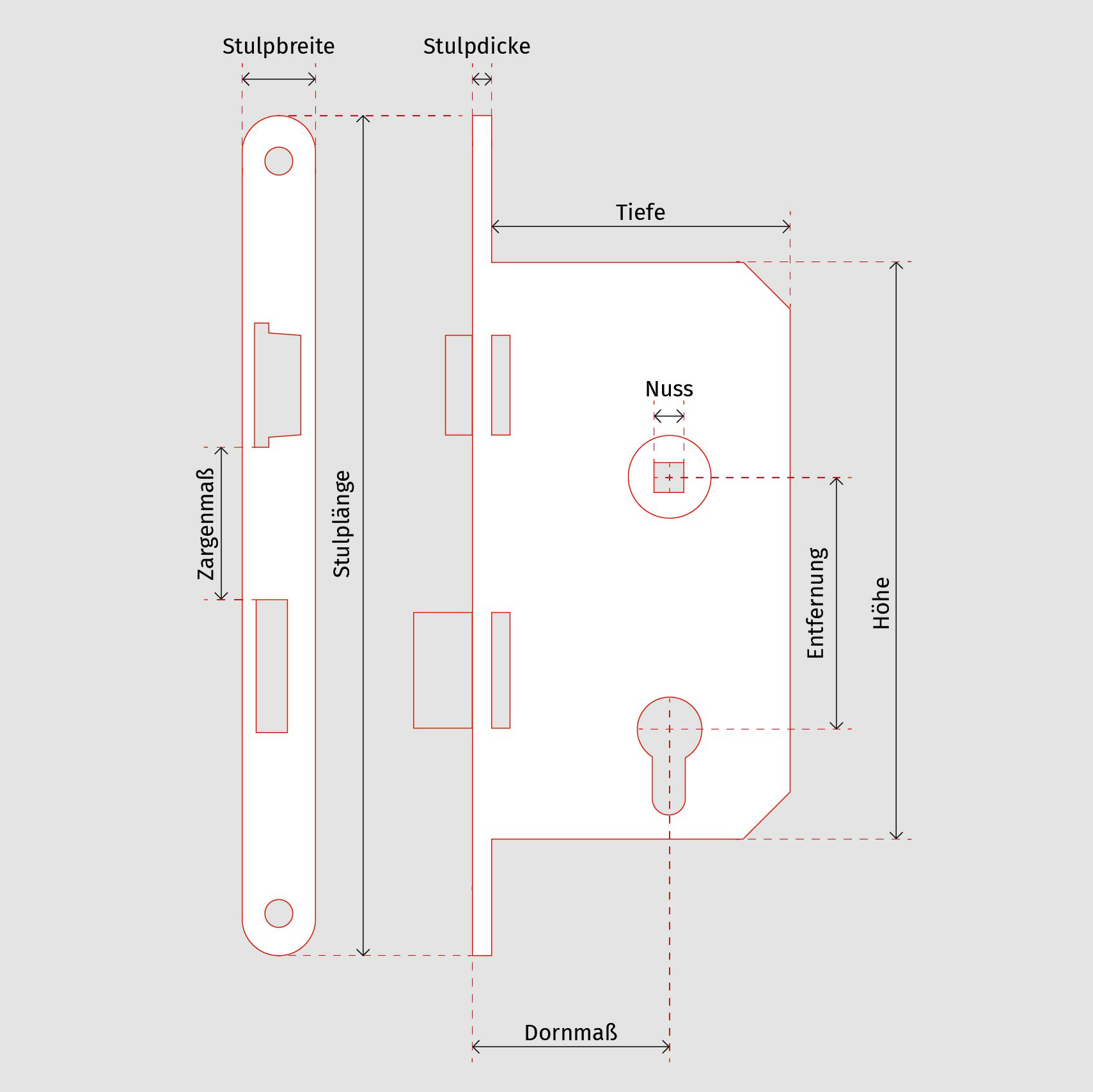

Prüfen Sie vor der Bestellung folgende Maße:

• Dornmaß: Abstand von der Stulpvorderkante bis zur Mitte der Drückernuss
• Entfernung: Abstand zwischen der Mitte der Drückernuss und der Mitte der Profilzylinderaufnahme (92 mm)
• Vierkant: Größe der Aufnahme für den Türdrücker (8 oder 10 mm)
• Stulp: Breite und Form der Schlossleiste
• Zusatzverriegelungen: Position der oberen und unteren Rundbolzen
• Gesamtlänge und Drückerhöhe: Abgleich mit den angegebenen B001-Maßen

Tipp von ToniTec: Vergleichen Sie die angegebenen Maße mit Ihrem vorhandenen Schloss und der technischen Maßzeichnung. Stimmen die Abmessungen überein, lässt sich die passende Ersatzverriegelung deutlich einfacher bestimmen.

Einsatzbereiche

Die KFV Mehrfachverriegelung AS 2300 B001 eignet sich für Haus- und Wohnungseingangstüren aus Holz, Kunststoff oder Metall, sofern die entsprechenden Einbaumaße und Türanforderungen erfüllt sind.

Sie ist besonders für die Instandsetzung und den Austausch vorhandener Mehrfachverriegelungen vorgesehen und kann sowohl im privaten Wohnbereich als auch im Objektbau eingesetzt werden.

Lieferumfang

• 1 x KFV Mehrfachverriegelung AS 2300 B001 in der gewählten Ausführung
• Integriertes Hauptschloss mit zwei Rundbolzen-Zusatzverriegelungen

Die gewählte Ausführung richtet sich nach Dornmaß, Stulpform und Vierkantgröße. Profilzylinder, Türbeschläge und Befestigungsmaterial sind nicht Bestandteil des Lieferumfangs, sofern nicht ausdrücklich anders angegeben.

Sie benötigen Unterstützung bei der Auswahl?

Sie sind unsicher, ob die KFV AS 2300 B001 zu Ihrer Tür passt? Der ToniTec Kundenservice unterstützt Sie gerne bei der Auswahl der passenden Mehrfachverriegelung. Halten Sie hierfür nach Möglichkeit die Maße oder Fotos Ihres vorhandenen Schlosses bereit.

Alle Angaben ohne Gewähr. Technische Änderungen vorbehalten.
