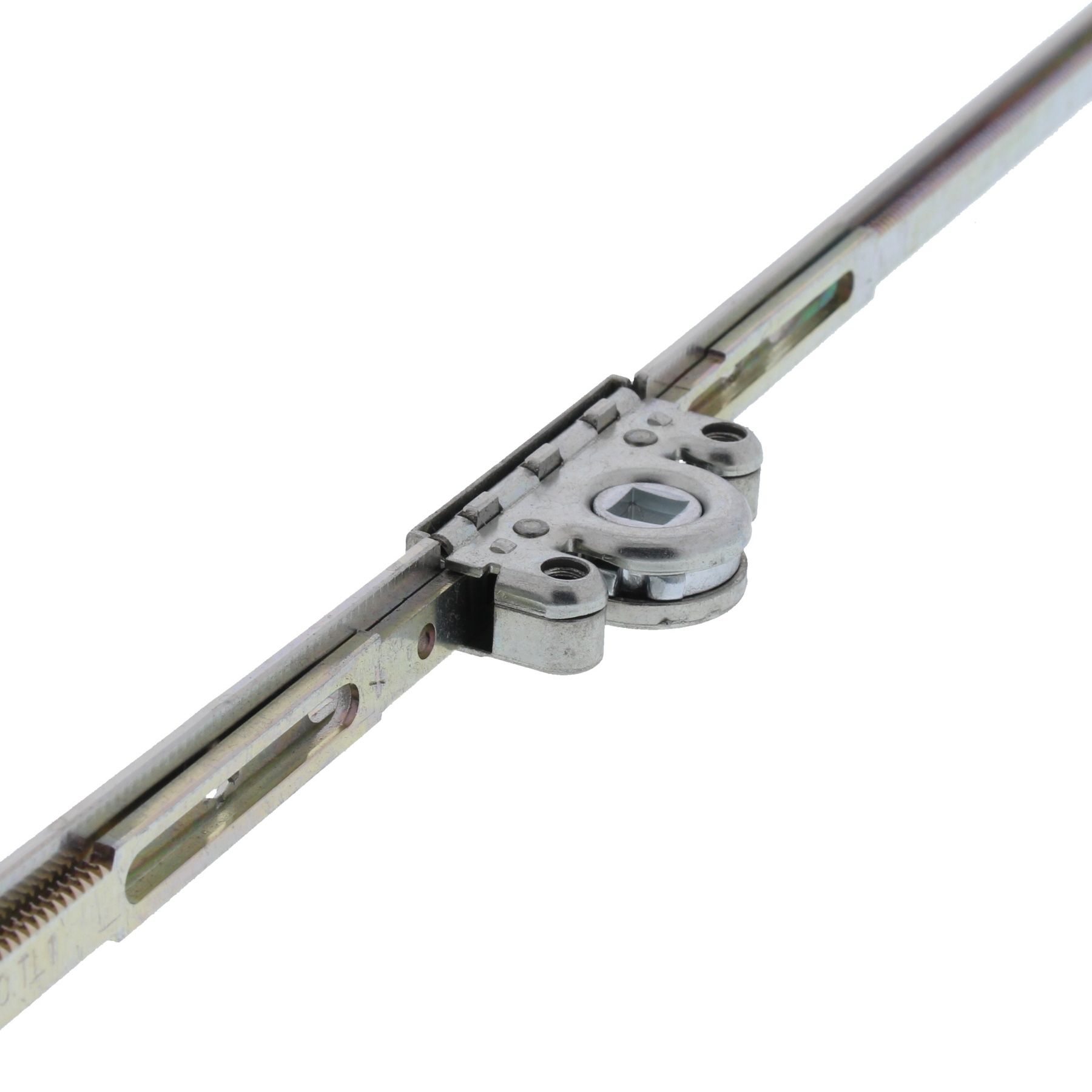

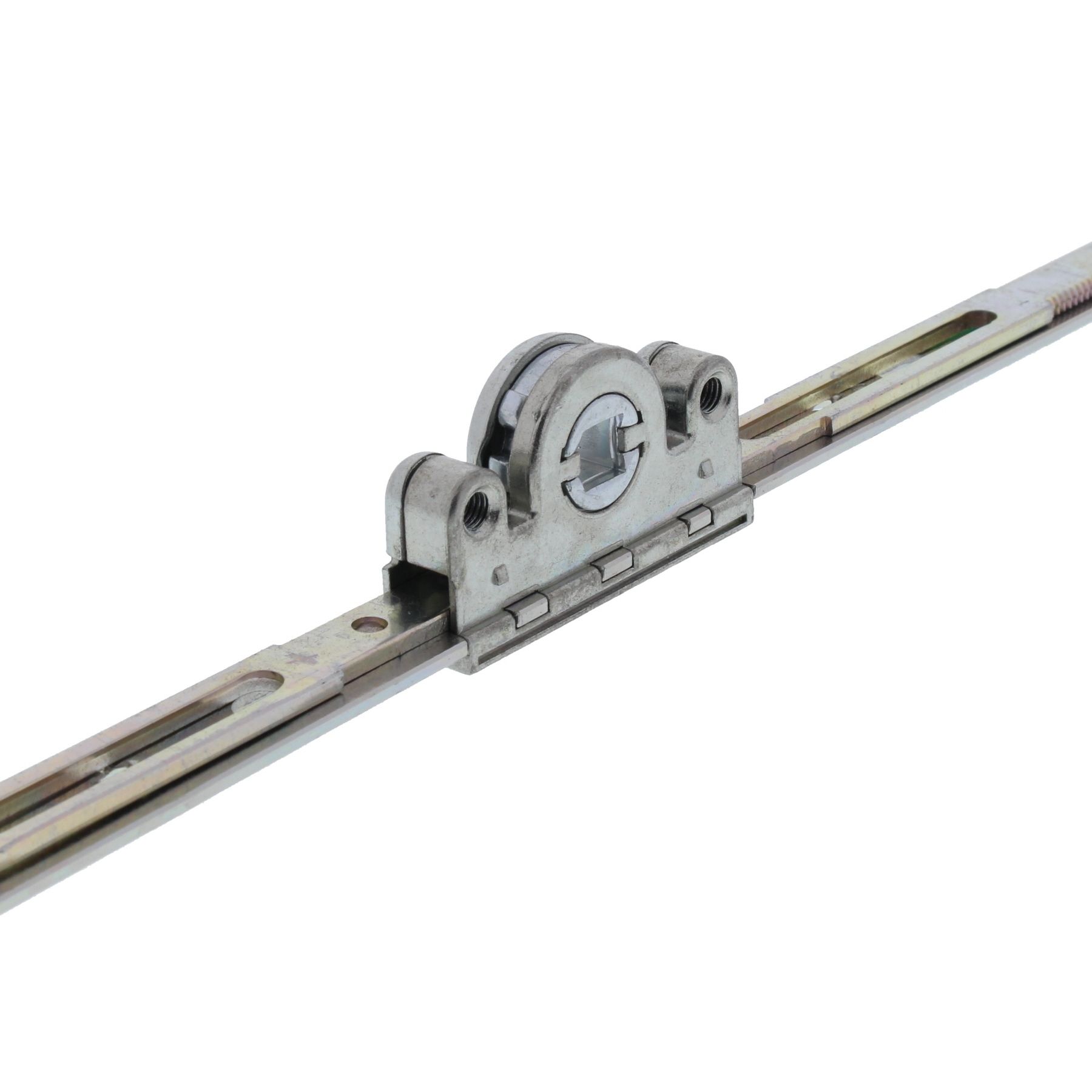

Winkhaus Fenstergetriebe Getriebeschiene GAM

Das Winkhaus Fenstergetriebe Getriebeschiene GAM ist ein zentrales Bauteil für die sichere und komfortable Bedienung von Dreh-Kipp-Fenstern. Es dient der Übertragung der Griffbewegung auf die Verriegelungsmechanik und ist für verschiedene Fensterprofile geeignet.

Vorteile auf einen Blick

Die Getriebeschiene GAM bietet zahlreiche Vorteile für den flexiblen und sicheren Einsatz im Fensterbau.

• Mittiger Griffsitz für universelle Einsetzbarkeit
• Klemmbar in der Beschlagnut, einfache Montage
• Rechts und links verwendbar
• Sicherheitsschließzapfen als verstellbarer Achtkantbolzen
• Nachrüstbarkeit von Funktionsbauteilen (DFE, TFE, ausgenommen activPilot Comfort)

Technische Daten

Wichtige technische Merkmale im Überblick:

• Dornmaß: ca. 15,5 mm
• Stulpbreite: ca. 16 mm
• Getriebehub: ca. 37 mm bei Fenstergriffdrehung um 180°
• Fenstergriffbefestigung mit M5 Schrauben, Schraubabstand ca. 43 mm (DIN 965)
• Kraft- und formschlüssige Systemverkettung ohne Stulpplatten

Einsatzbereiche

Das Fenstergetriebe eignet sich für den Einsatz in Wohn- und Gewerbegebäuden sowie im Objektbau. Typische Anwendende sind Handwerksbetriebe, Montagefirmen, Fensterbauer sowie Heimwerker mit Erfahrung im Bereich Fenstertechnik.

Lieferumfang

• 1 Winkhaus Getriebeschiene GAM (in gewählter Ausführung)
• Zubehör oder Zusatzbauteile wie DFE/TFE nicht enthalten (separat erhältlich)
• Laut Hersteller rechts und links verwendbar; Varianten je nach Ausführung möglich

FAQ

Ist das Getriebe mit allen Winkhaus-Fenstersystemen kompatibel?
Die Kompatibilität ist herstellerabhängig; nicht geeignet für activPilot Comfort.

Können Funktionsbauteile nachgerüstet werden?
Ja, DFE und TFE sind laut Hersteller nachrüstbar (siehe Tabelle), ausgenommen activPilot Comfort.

Muss das Getriebe speziell ausgerichtet werden?
Das Produkt ist rechts und links verwendbar; die Mittenfixierung ist serienmäßig.

Sind Bohr- oder Fräsarbeiten erforderlich?
Bohr- und Fräsbild siehe Gruppe 15 bzw. Einbauzeichnungen B-3-1; Details können je nach Fenstertyp variieren.

Bietet das Getriebe zusätzliche Sicherheit?
Ein verstellbarer Achtkantbolzen als Sicherheitsschließzapfen sorgt für erhöhte Sicherheit.

Hinweis: Alle Angaben ohne Gewähr.
